PCB线路板的埋盲孔了解

来源:未知      作者:BC      发布日期:2017-11-02

铝基板,pcb多层板,深圳线路板厂-创盈电路

[导读] 该篇文章就埋盲孔电路板基本定义、IPC标准,埋盲孔孔铜厚度及埋盲孔加工的难点及在生产过程中需要注意的事项等等,需要的了解一下。

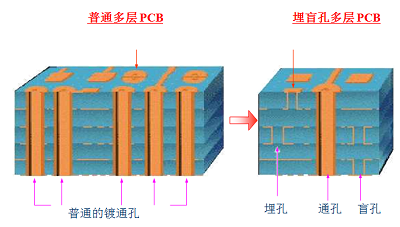

一 埋盲孔的定义
埋盲孔板
埋盲孔的相关IPC标准
盲孔树脂填充(IPC-600G)
埋盲孔板

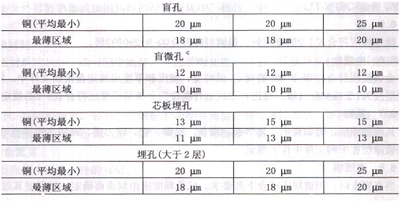

埋盲孔孔铜厚度要求(IPC-6012B)
埋盲孔板
埋盲孔加工的难点
薄板电镀
多次电镀,铜厚均匀性及蚀刻难度增加
盲孔与通孔的对准度
翘曲度
两次及两次以上压合时,内层芯板的收缩
盲孔填胶
盲孔除胶
四 埋盲孔加工过程控制的要点
内层钻孔
叠板时板需平整,不可有弓曲
加工时压脚需压紧铝片,防止产生较大毛刺
薄板(<3mm)打磨时用硬板垫在下面,防止打磨变形
内层沉铜、加厚
沉铜前磨板机清洗
全板镀时<5mm芯板使用薄板框加工
全板镀后全部用1500#砂纸打磨
孔铜厚度根据IPC标准进行加工,工程MI将要求铜厚注明清楚
内层图形、检验
前处理磨板时需做磨痕测试,<15mm板在IS机过微蚀再在宇宙磨板机上开第一组磨刷轻磨加工,保证板面不可有氧化。
对位时居中对称,保证板边四角对位PAD不可有破环现象。
检查板四角对位PAD不可有破环现象。
压合
薄板注意调整空铆高度。
钢板清洁,防止凹痕内的胶除不净。
离型膜不可有皱折,流胶太多,影响除胶效果
钻靶时盲孔层朝上钻靶。
钻靶时每5PNL翻面检查有无偏位现象。
盲孔填充不可使用S1000B及S1000-2B的PP。
除胶
盲孔除胶在沉铜做去钻污处理,去钻污后再在宇宙磨板机上磨板处理
未去除干净的板只可手工打磨
微蚀
微蚀前抽测板面铜厚,如有差异(板面平均值间≥10um),分类微蚀。
微蚀前首件确认参数,保证微蚀次数为偶数次,并微蚀时正反面所过次数一致。
微蚀时抽测板面铜厚,如有异常,及时停止加工,重新调整加工参数。
微蚀时按PNL数添加药品,保持微蚀液稳定。
钻孔
装板时双手执板,水平套入定位钉,不可强拍套入,防止损坏靶孔。
加工前首件检查测试孔,确认偏位和收缩情况,如有破环,通知工程师处理。
外层图形、检查
使用黄片对位,十倍镜检查通孔与盲孔的对准度,参考板边四角的盲孔对位PAD。
外层检查时用十倍镜检查盲孔的对准度,不可破环。
蚀刻
蚀刻前先找出并测量最小线宽,做首件确认合格后再生产。
加工时注意检查盲孔边缘和BGA处的蚀刻效果,防止出现欠腐蚀和蚀刻不净的现象。
